Арт: 1.1.2.12.

Кронштейн радиатора напольный регулируемый по вылету К 11.8

Радиатор под окном в пол держится не на стене, а на стальной консоли, которая стоит на полу. Разберём, из чего она сделана и почему выдерживает нагрузку.

Изделие выпускается в следующих вариациях:

	Арт. 1.1.2.12. Кронштейн напольный регулируемый (700 мм) К 11.8
	Арт. 1.1.2.13. Кронштейн напольный регулируемый (1000 мм) К 11.81

Описание

Материал и покрытие

Консоль и кронштейны изготовлены из холоднокатаной стали 08ПС по ГОСТ 19851-74 толщиной 2 мм. Покрытие — порошковая эмаль белого цвета RAL 9016: однородная, без непрокрашенных участков и посторонних включений, выдерживает лёгкие удары без сколов.

Прочность

Допустимая масса радиатора — 20 кг на один кронштейн. Конструкция испытана тройной нагрузкой.

Детали

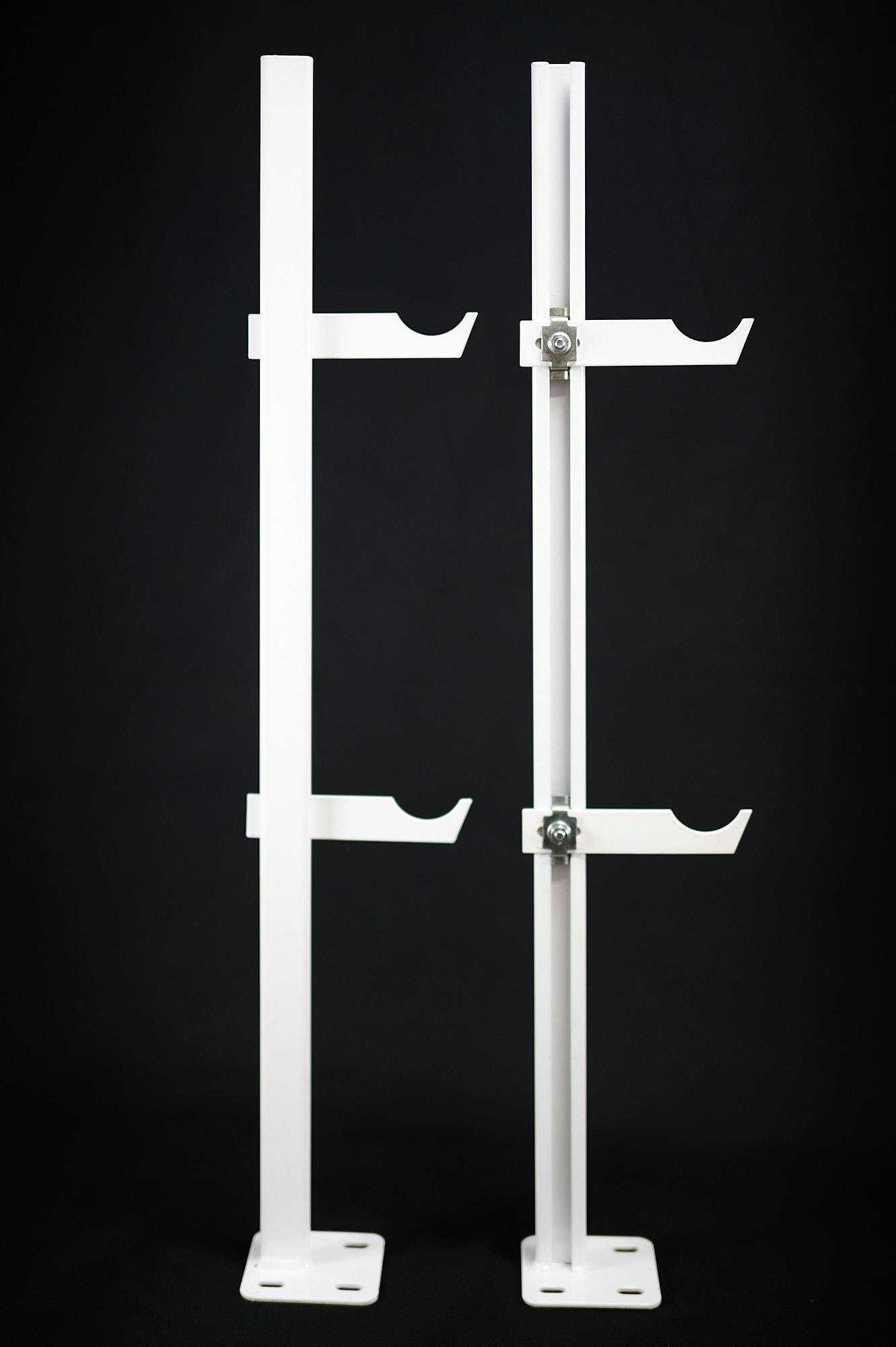

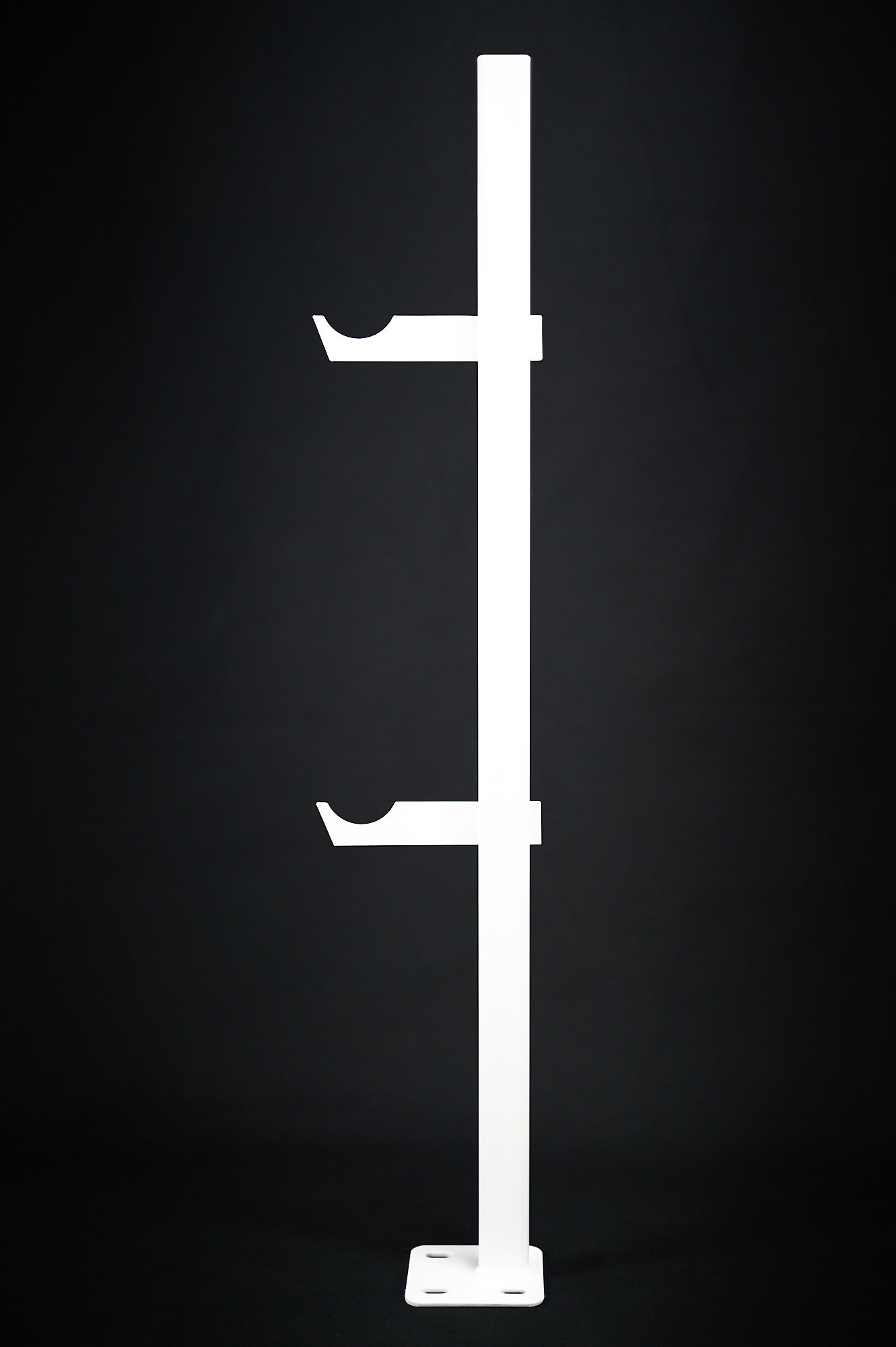

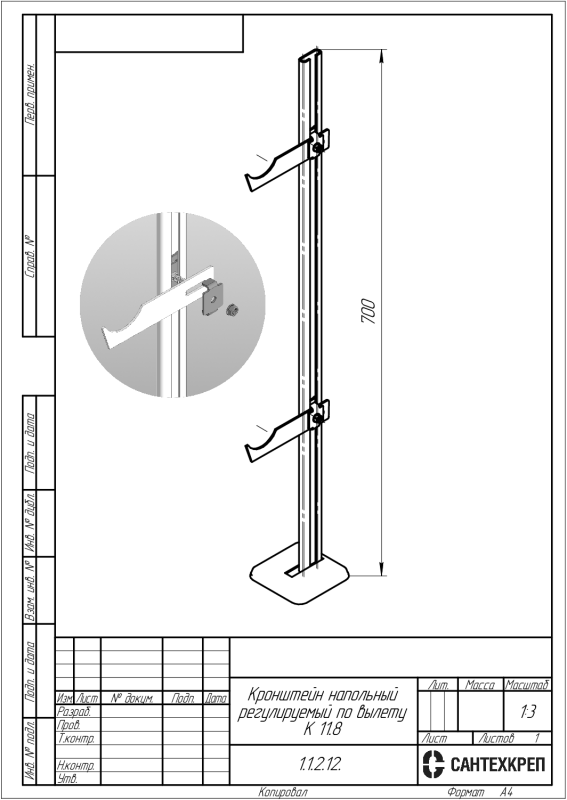

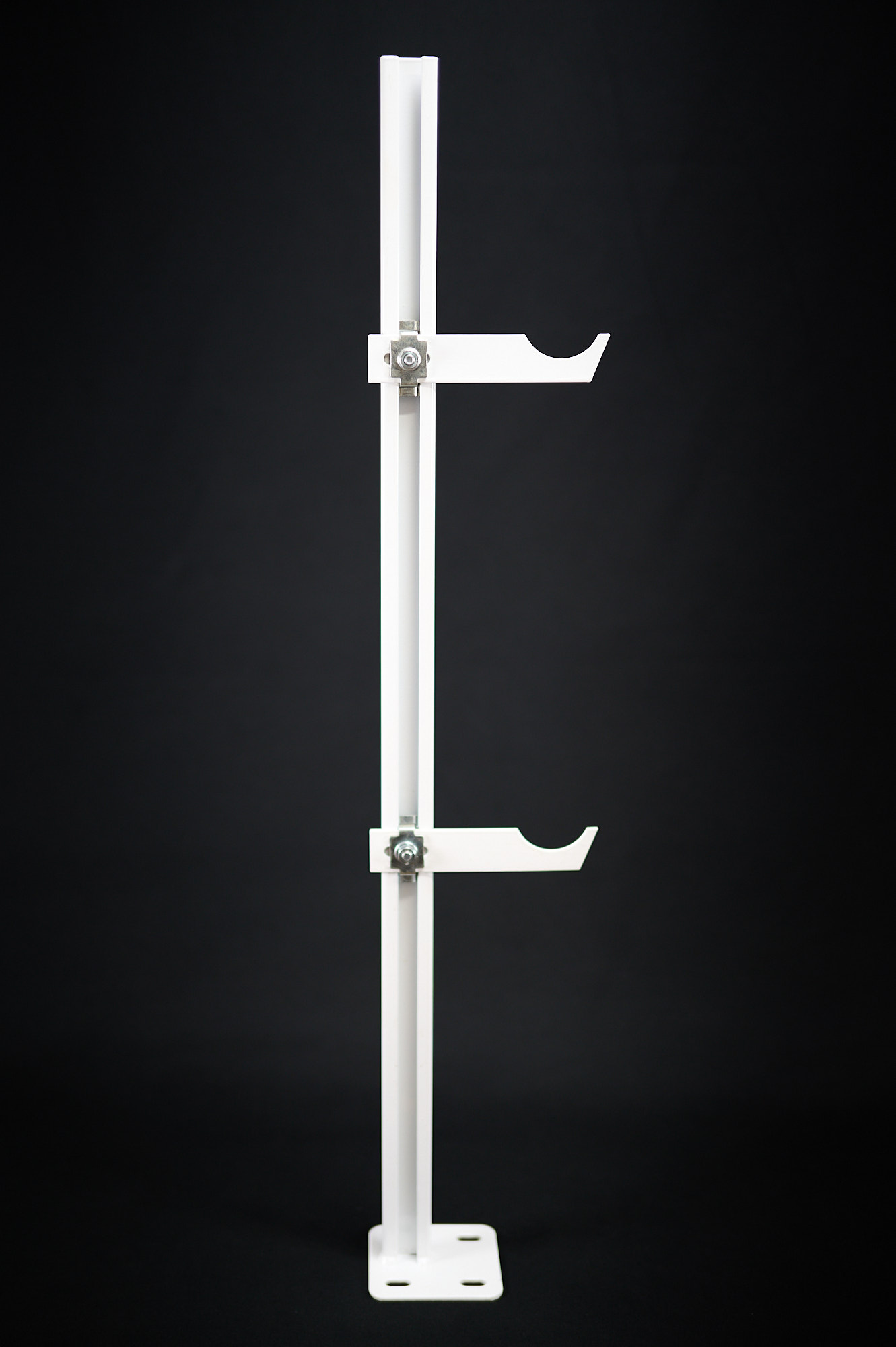

Консоль профильного сечения высотой 700 мм (К11.8) или 1000 мм (К11.81) стоит на опорной площадке 80 × 80 мм с четырьмя отверстиями. Сменные кронштейны длиной 130 мм имеют полукруглый вырез под коллектор и паз для регулировки вылета; к консоли их притягивают закладными деталями, винтом и гайкой М6. Масса кронштейна с консолью 700 мм — 960 г.

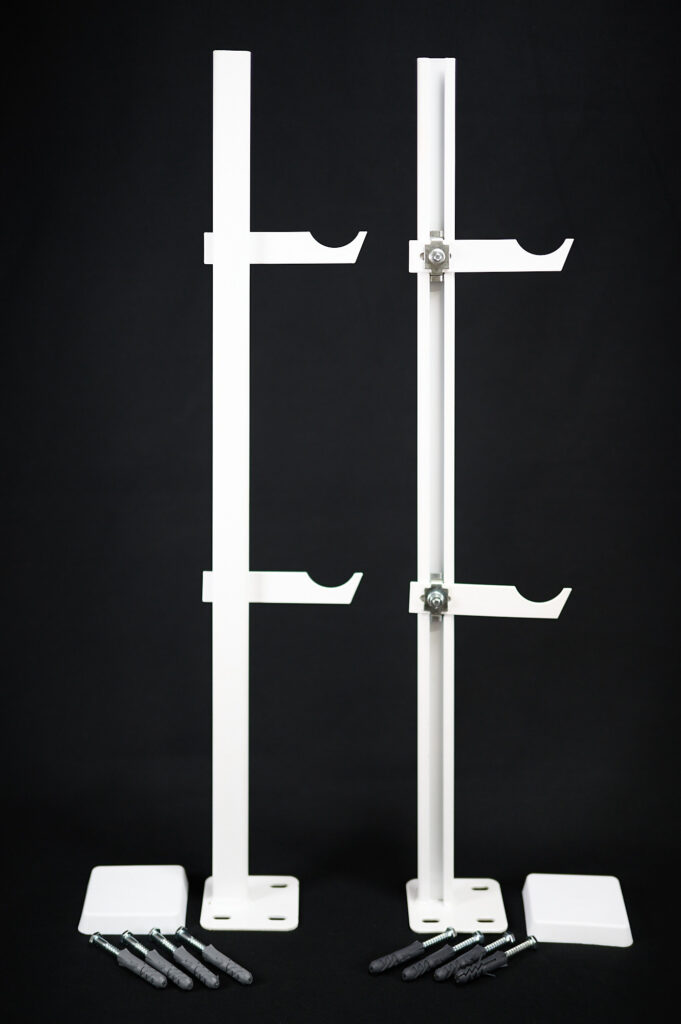

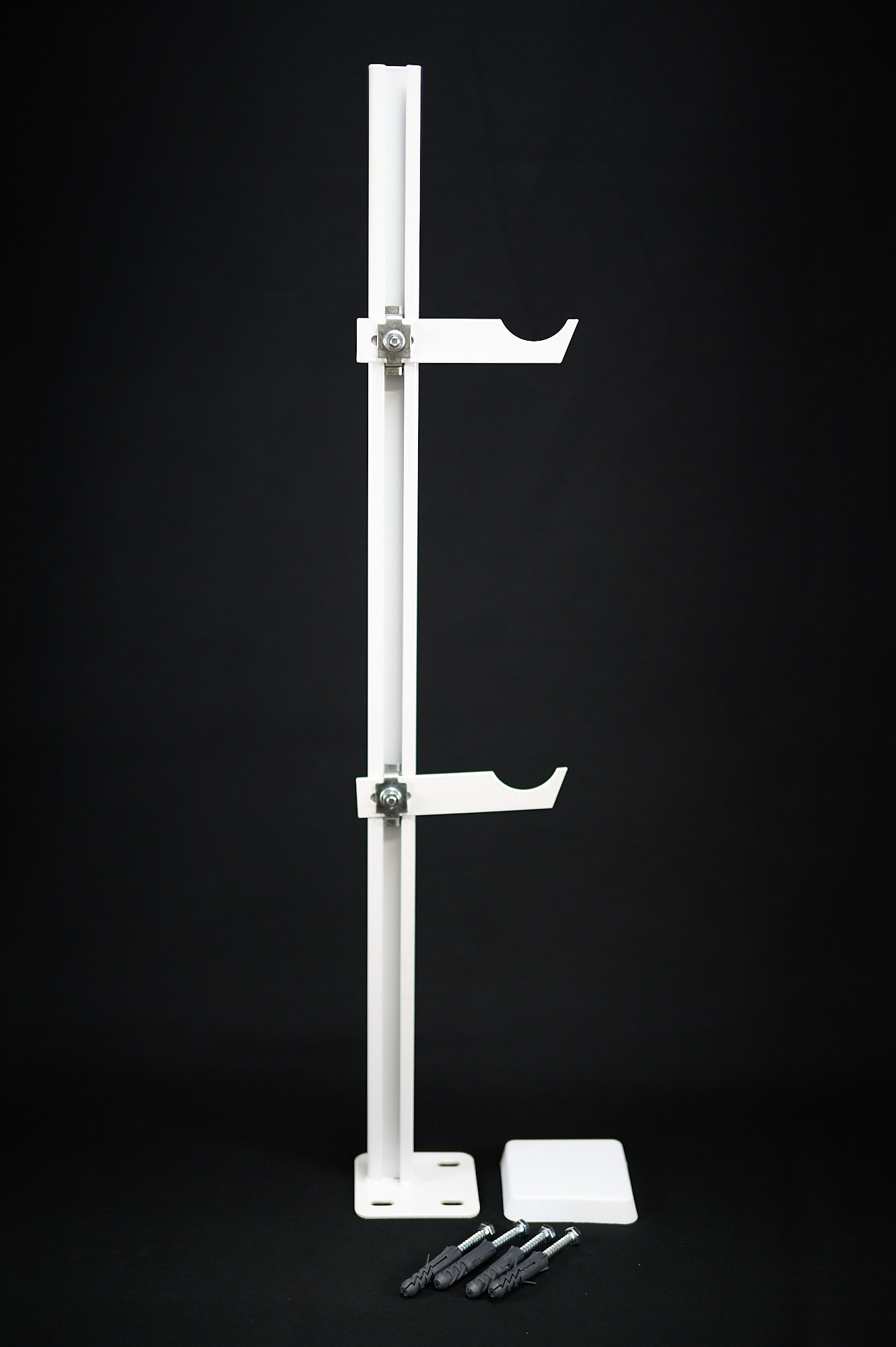

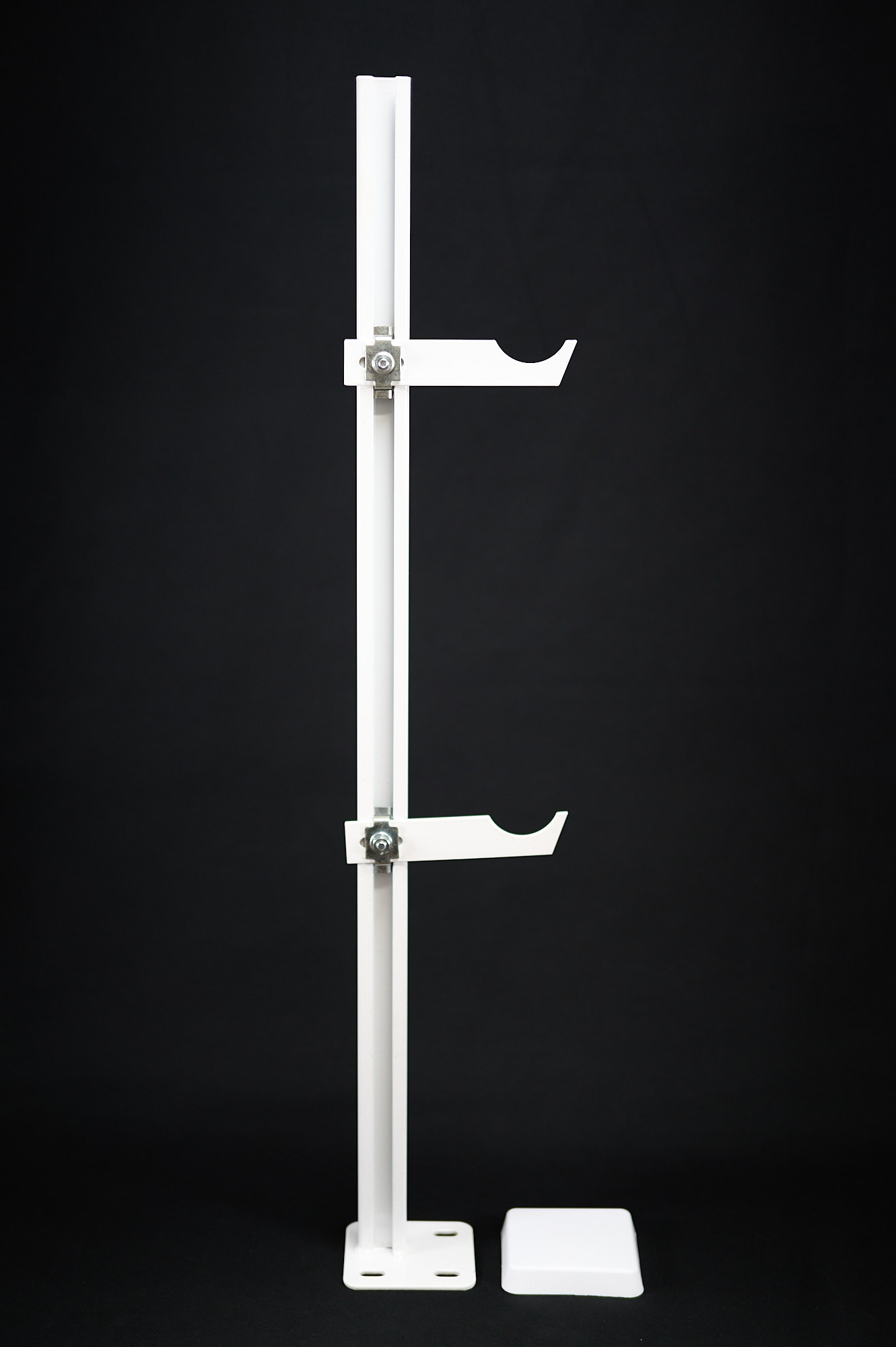

Комплект

консоль — одна;
сменные кронштейны для секционных радиаторов — два;
декоративная накладка опоры — одна;
крепёж к полу: 4 дюбеля 10 × 50 мм и 4 шурупа с шестигранной головкой 6 × 60 мм.

Изготовлено в России компанией ООО «Катюша».
