Кронштейн штыревой круглый с дюбелем 7*180 мм К 6.5
Кронштейн К 6.5 — простая опора для алюминиевого секционного радиатора: круглый стальной штырь 7 × 180 мм и полиэтиленовый дюбель 10 × 80 мм. Весь узел состоит из этих двух деталей.
Исполнение:
 | Арт. 1.1.2.2. Кронштейн штыревой круглый с дюбелем 7*180 мм К 6.5 |
Описание
Штырь
Заготовка — катанка из углеродистой стали обыкновенного качества по ГОСТ 30136-95. Сечение круглое, диаметр 7 мм, длина 180 мм, масса 52 г. Один конец вворачивается в дюбель, на другой радиатор ложится коллектором. От глубины вворачивания зависит вылет, поэтому расстояние до стены подгоняют при навеске.
Покрытие
Штырь окрашен порошковой эмалью белого цвета RAL 9016. Слой ровный, без пропусков, лёгкий удар выдерживает без сколов. Неокрашенными оставлены 10–20 мм хвостовика: за них деталь подвешивают при покраске. В смонтированном узле этот участок уходит в стену.
Дюбель
Полиэтилен эластичен: в очищенное от пыли отверстие Ø10 мм глубиной от 80 мм дюбель забивается, не раскалываясь и не сгибаясь.
Размер и поставка
Типоразмер один — 7 × 180 мм, продаётся поштучно. Этой длины достаточно для кирпича, бетона и плотного камня; под тяжёлый радиатор выбирают штырь 9 мм.

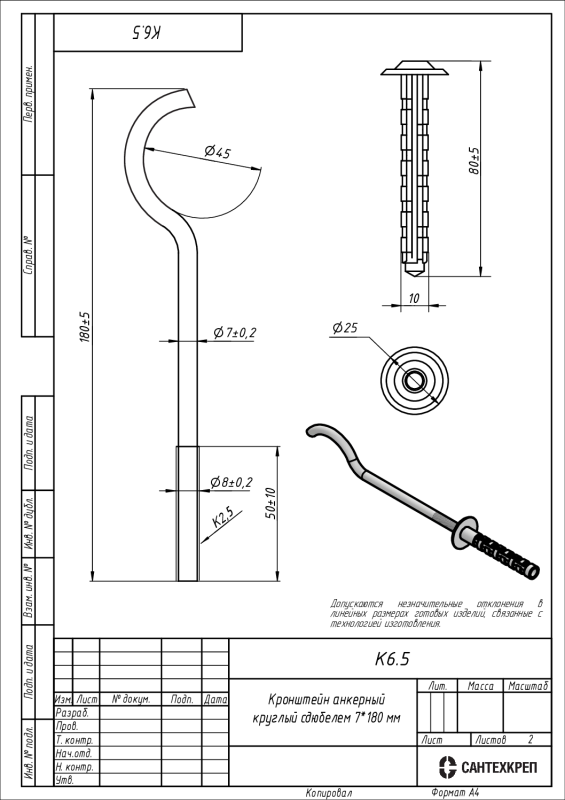

Чертёж

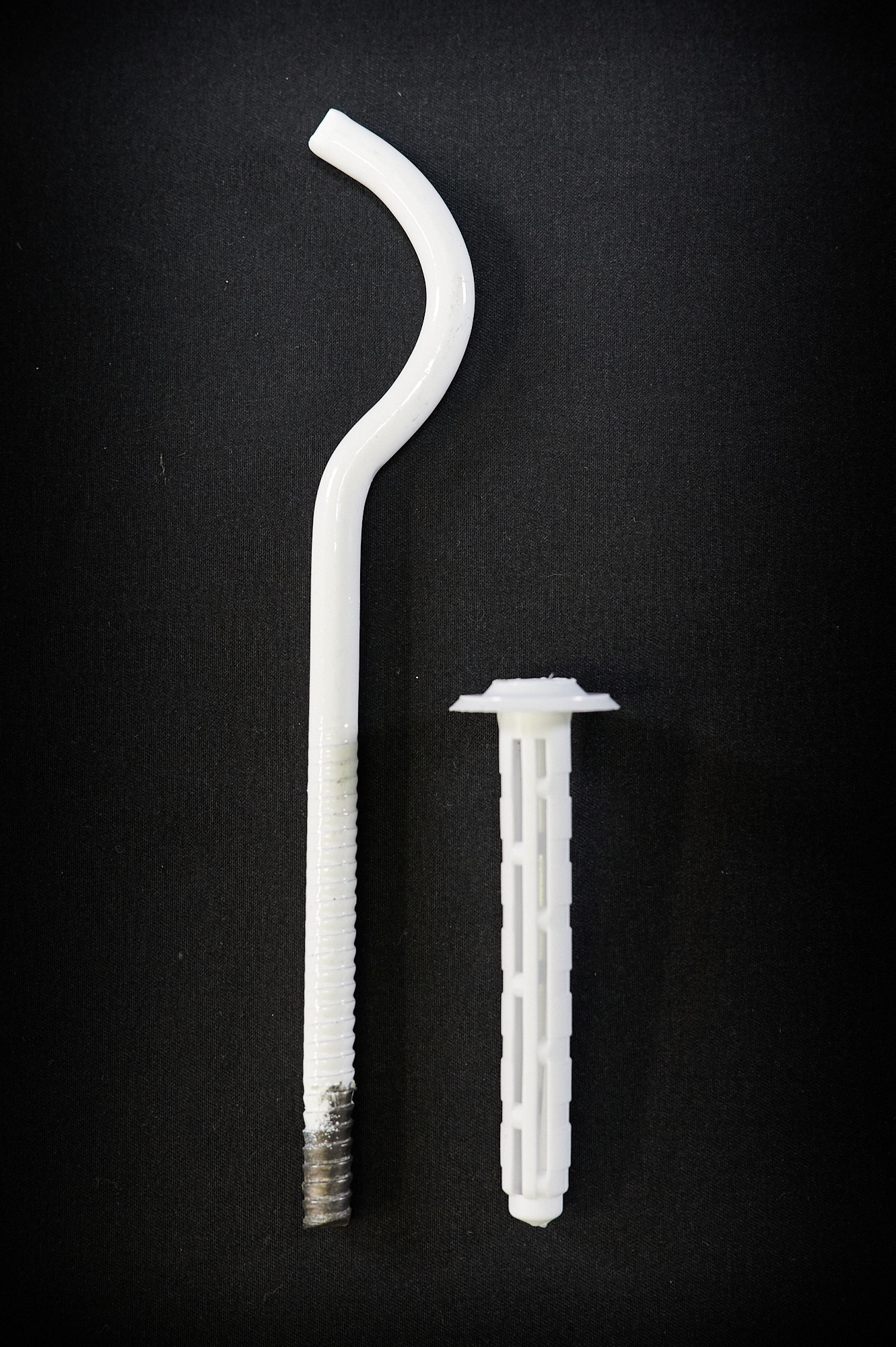

Фотографии
