Комплект крепления погружного насоса
Всего две составляющие — трос и зажимы, — но именно они решают, останется ли насос на месте, если подведёт труба. Разберём, как устроен комплект и как он работает в скважине.
Изделие выпускается в следующих вариациях:
 | Арт. 1.7.8. Комплект крепления погружного насоса — 15 м |
| Арт. 1.7.8.1 Комплект крепления погружного насоса — 20 м |
| Арт. 1.7.8.2. Комплект крепления погружного насоса — 25 м |
| Арт. 1.7.8.3. Комплект крепления погружного насоса — 30 м |
| Арт. 1.7.8.5. Комплект крепления погружного насоса — 50 м |
| Арт. 1.7.8.4. Комплект крепления погружного насоса — 40 м |
| Арт. 1.7.8.6. Комплект крепления погружного насоса — 60 м |
Описание
Состав

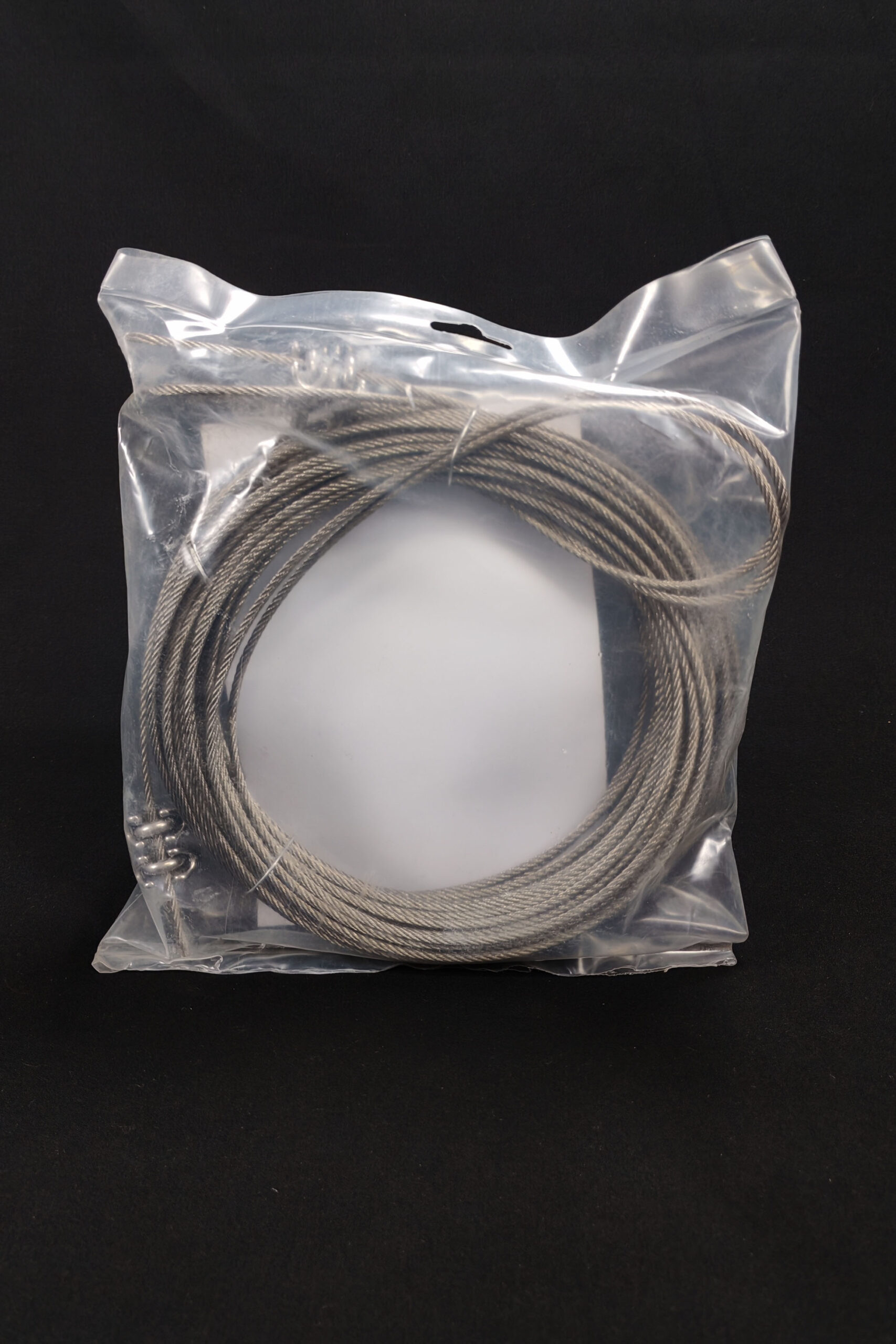

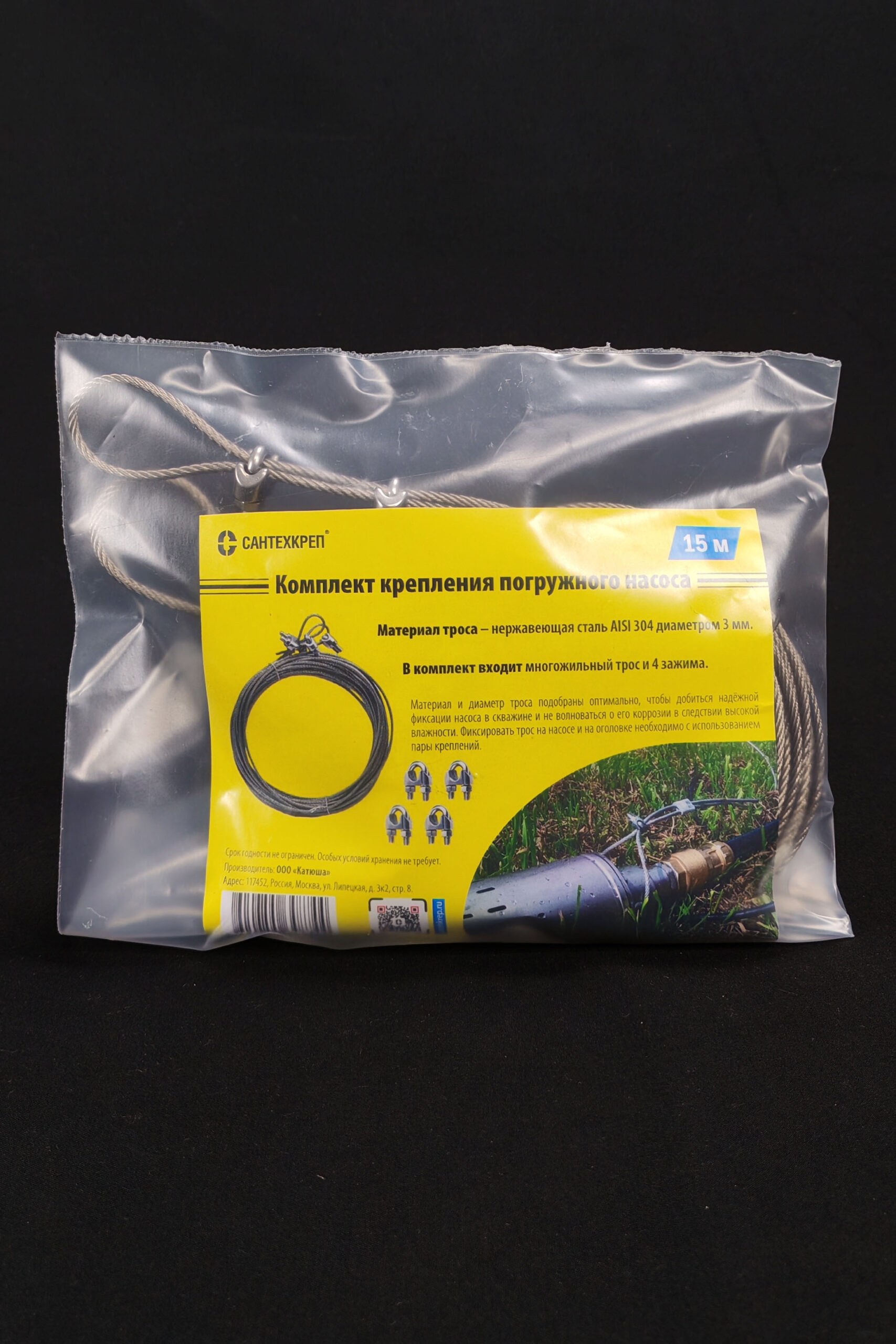

Комплект собран из двух элементов: троса и четырёх зажимов. Трос свит из множества тонких проволок нержавеющей стали AISI 304, его диаметр — 3 мм. Такая свивка гибче цельного прутка: трос без усилия огибает проушину и ложится петлёй.
Схема подвеса

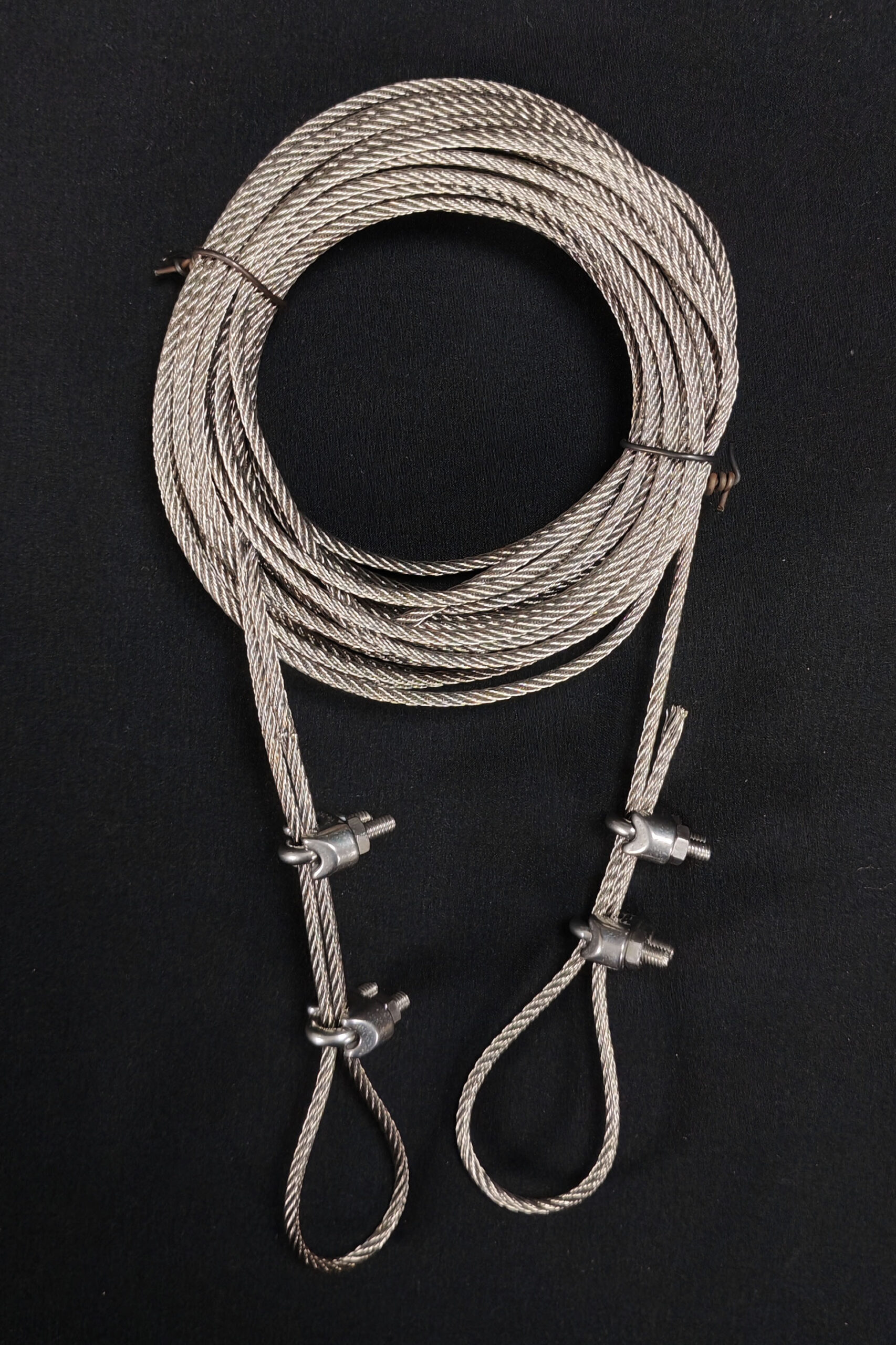

Нижний конец заводят в проушину насоса, верхний — на оголовок скважины. На каждом конце трос загибают петлёй и обжимают парой зажимов. Получается силовая линия, по которой вес насоса передаётся на оголовок. Напорная труба и кабель идут рядом с тросом и нагрузку не несут.
Материал
Трос всё время находится в воде и в сыром воздухе скважины. Нержавеющая сталь выбрана, чтобы коррозия не ослабила его со временем.
Размерный ряд
- короткие комплекты — 15, 20, 25 и 30 м;
- длинные — 40, 50 и 60 м.
Число в названии варианта — это длина троса. Часть её уходит на две петли, поэтому комплект берут с запасом к глубине установки насоса.
