Кронштейн универсальный Sira RS с шурупом и дюбелем К 8.4
Кронштейн К 8.4 собран из трёх функциональных зон: площадки, которая прижимается к стене, стойки, которая несёт нагрузку, и выреза, в который ложится коллектор радиатора. Разберём каждую.
Исполнение:
 | Арт. 1.1.2.10. Кронштейн универсальный Sira RS с шурупом и дюбелем К 8.4 |
Описание
Площадка
Размер — 64 × 40 мм, высота — 5 мм. Широкая площадка упирается в стену большой поверхностью и не даёт кронштейну качаться на одном шурупе. Отверстие под шуруп продолговатое, 10 × 6 мм: пока крепёж не затянут, опору можно сдвинуть.
Стойка
Ширина — 22 мм, толщина металла — 2 мм. Общая высота кронштейна — 110 мм. От неё зависит, на каком уровне относительно точки крепления окажется прибор.
Посадка коллектора
В стойке сделан вырез Ø 50 мм. Коллектор заходит в него и уже не может соскользнуть вбок — это и есть «замок» всей конструкции.
Комплект
Шуруп и дюбель идут вместе с кронштейном. Для бетона и полнотелого кирпича этого достаточно. Если стена пустотелая, крепёж из набора лучше заменить на специальный.

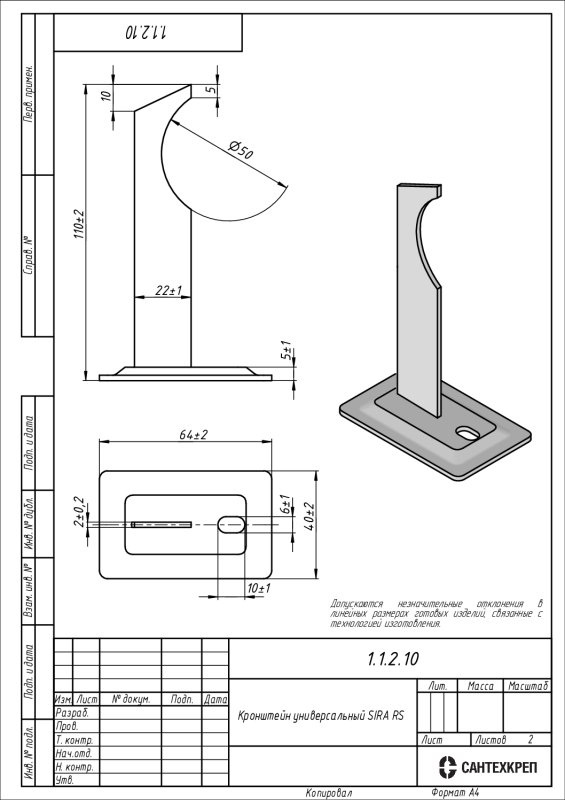

Чертёж
Фотографии
