Кронштейн универсальный угловой радиаторный К 7.3, К 7.8
Угловой кронштейн устроен иначе, чем штыревой: он не вворачивается в дюбель, а прикручивается к стене настенной пластиной, и радиатор ложится коллектором на горизонтальную полку. Исполнений два — универсальный К7.3 и усиленный К7.8.
Изделие выпускается в следующих вариациях:
 | Арт. 1.1.2.8. Кронштейн универсальный угловой радиаторный К 7.3 |
 | Арт. 1.1.2.9. Кронштейн универсальный угловой усиленный К 7.8 |
Описание
Пластина с пазами
В пластине прорезаны продольные и поперечные пазы. Через них кронштейн крепят к стене, а пока шурупы не затянуты, его можно сдвинуть вверх, вниз и в сторону. Размер пазов: 25 × 6 и 10 × 6 мм у К7.3, 31 × 6 и 15 × 6 мм у К7.8.
Полка
На полке сделан фигурный вырез, в который укладывают коллектор радиатора, и продольное ребро жёсткости — оно уменьшает прогиб под нагрузкой.
Материал и покрытие
Оба исполнения штампуются из холоднокатаной стали 08ПС по ГОСТ 19851-74 толщиной 2 мм и окрашиваются белой порошковой эмалью RAL 9016. В точке технологического подвеса допускается неокрашенный участок площадью до 5 мм².
Размеры исполнений
| К7.3, универсальный | пластина 40 × 50 мм, полка 100 мм, 65 г |
| К7.8, усиленный | пластина 50 × 65 мм, полка 120 мм, 100 г |
Крепёж к стене в комплект не входит. Сами кронштейны поставляются в коробках по 100 шт.

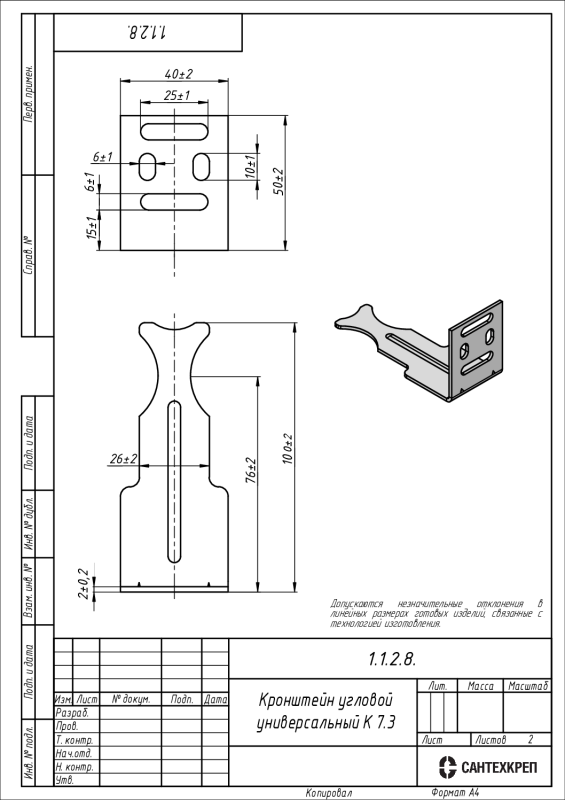

Чертёж

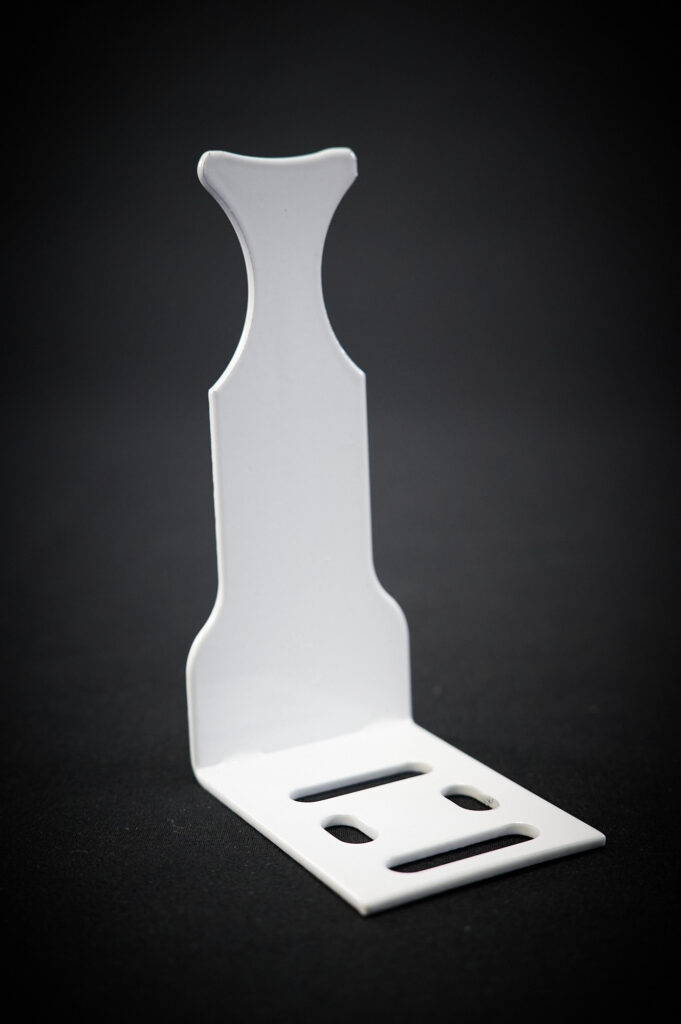

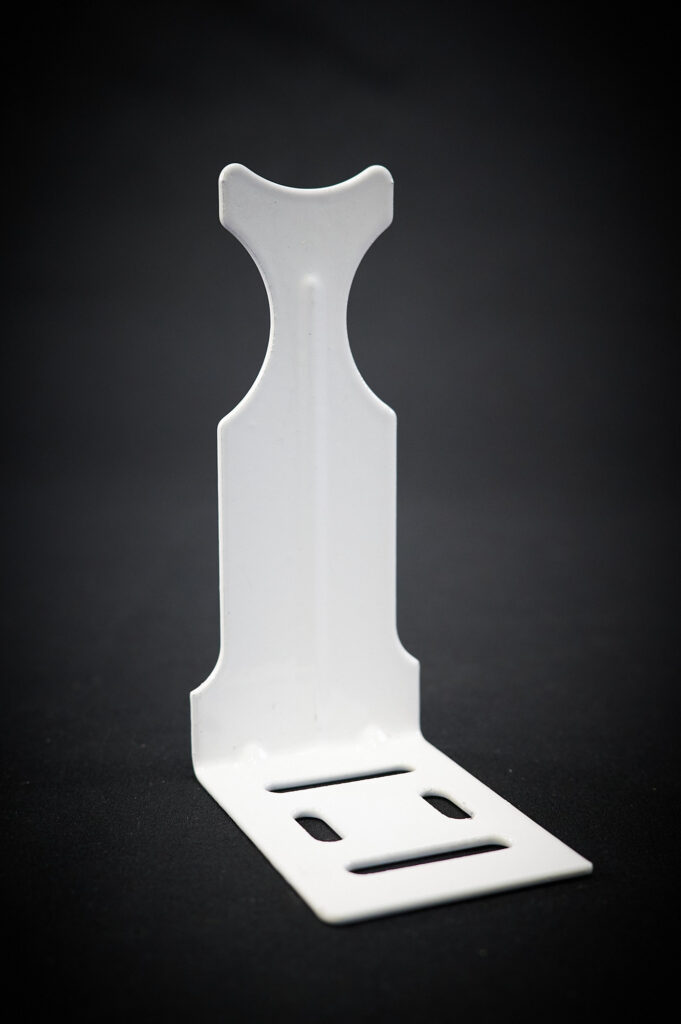

Фотографии
