Прокладка Вфпс (прокладка из пеносэвилена для унитазов Santeri Лилия, Вест, УграКерам)
Вфпс — фигурное уплотнение под бачок Santeri моделей «Лилия» и «Вест». Центральная часть овальная, по краям — два выступа-«ушка» с отверстиями для крепёжных болтов. Габарит — 250 × 122 мм.
Исполнение:
 | Арт. 2.18.6. Прокладка Вфпс (прокладка из пеносэвилена для унитазов Santeri Лилия, Вест, УграКерам) |
Описание
Устройство
Овал ложится на полку унитаза под дно бачка и принимает на себя его вес. «Ушки» выходят за пределы овала туда, где в фаянсе сделаны отверстия под болты. Крепёж проходит сквозь прокладку и фиксирует её: сместиться при сборке она не может.
Главный размер — межосевое расстояние
Центры отверстий в «ушках» разнесены на 210 мм. Этот размер проверяют в первую очередь: если он не совпадает с расстоянием между болтами бачка, прокладку не удастся надеть на крепёж.
Материал
Пеносэвилен — вспененный EVA с замкнутыми ячейками. Он не набирает воду и не гниёт, а благодаря мягкости после затяжки сам выбирает неровности фаянса, так что герметик не требуется.
Когда деталь меняют
Когда после смыва под бачком стоит вода, а старая прокладка смята, задубела или начала крошиться. Контур новой детали перед установкой сравнивают со старой: у других унитазов он иной.

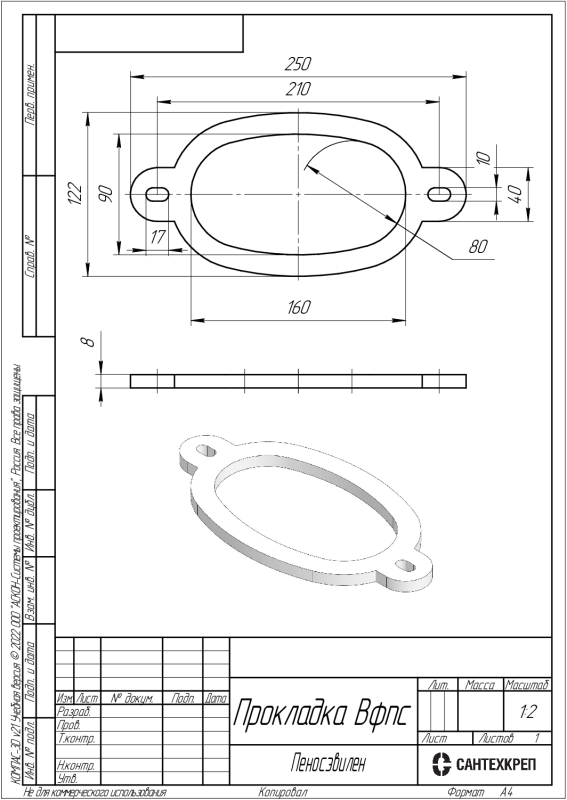

Чертёж

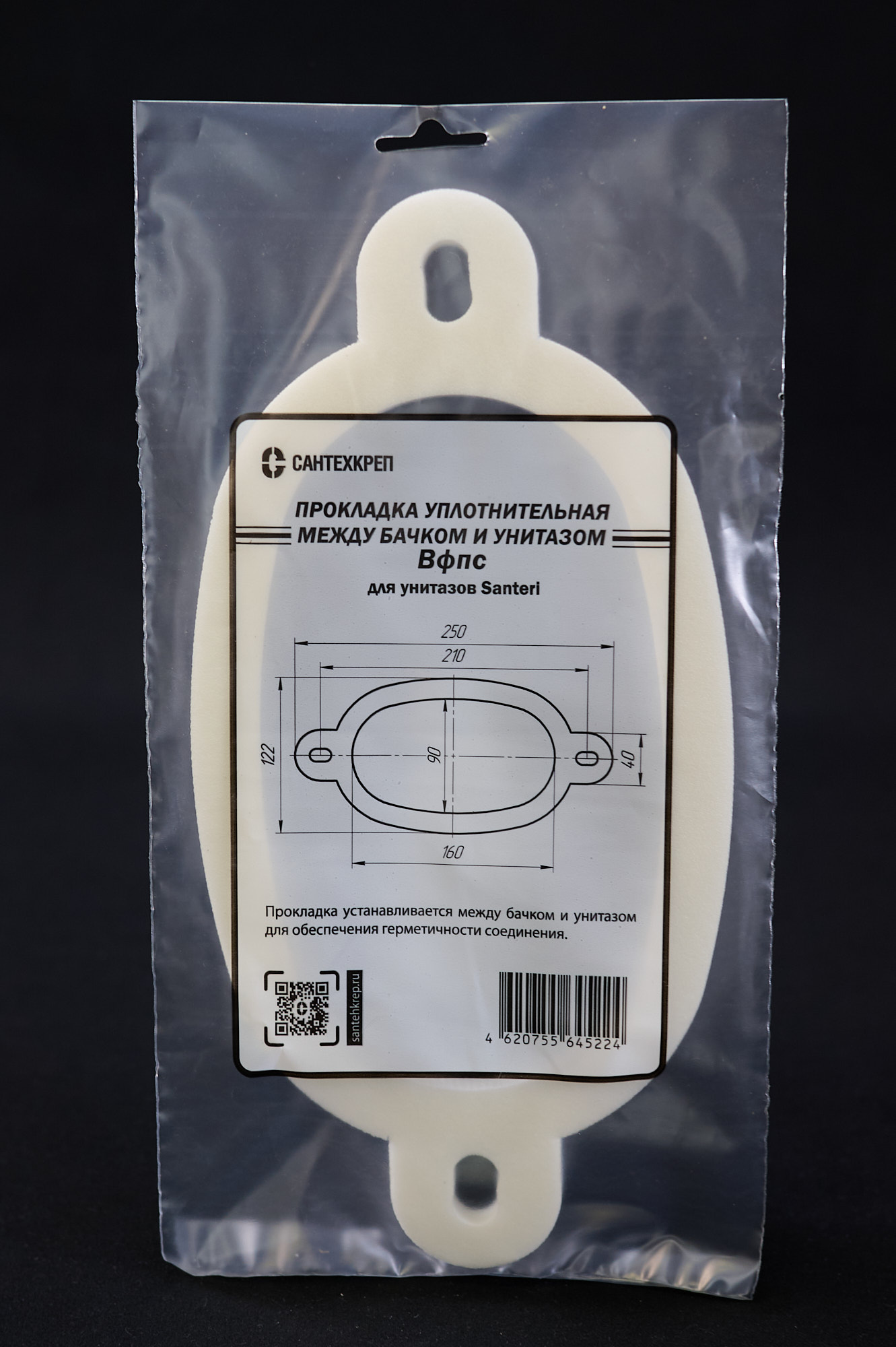

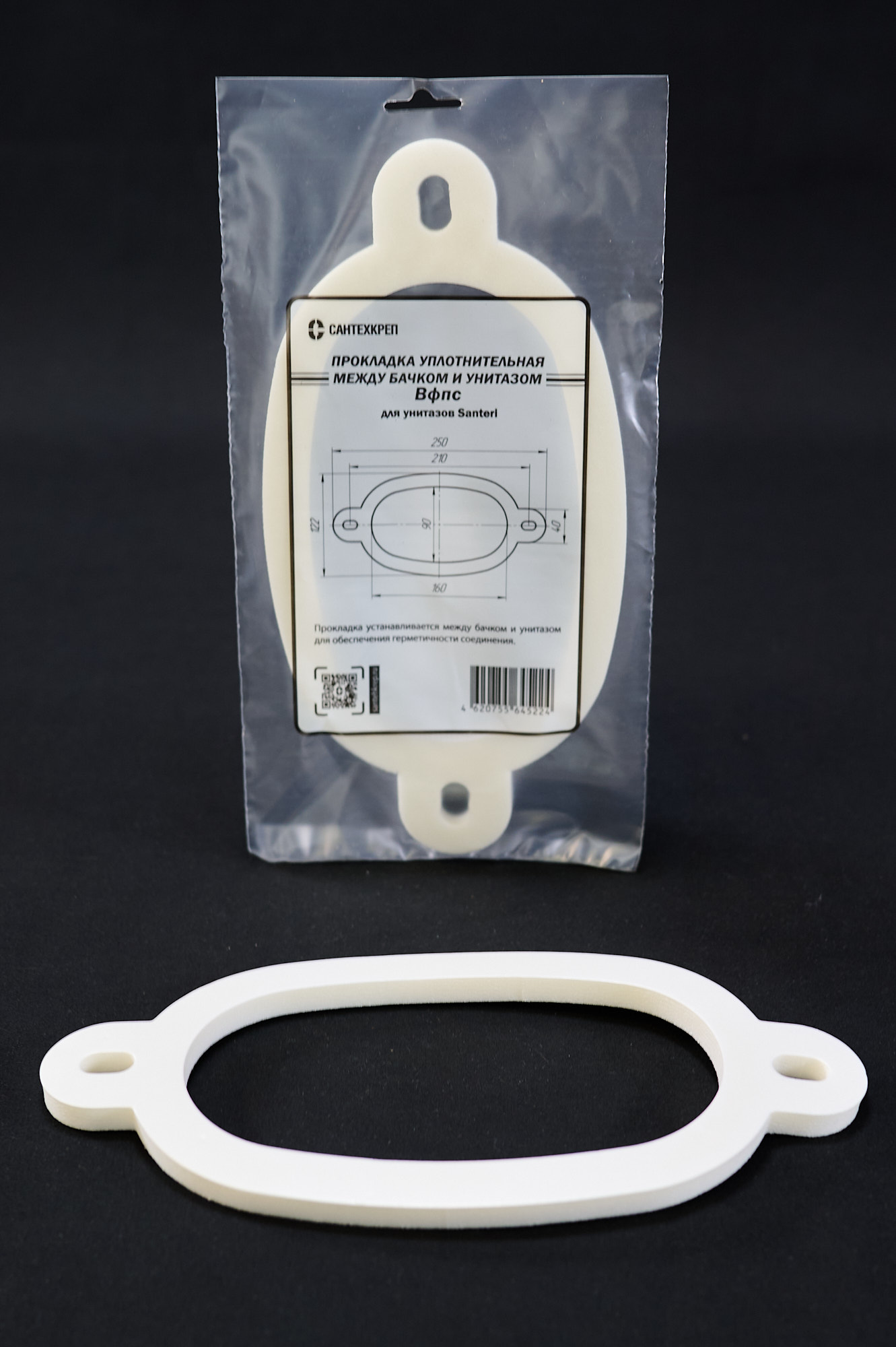

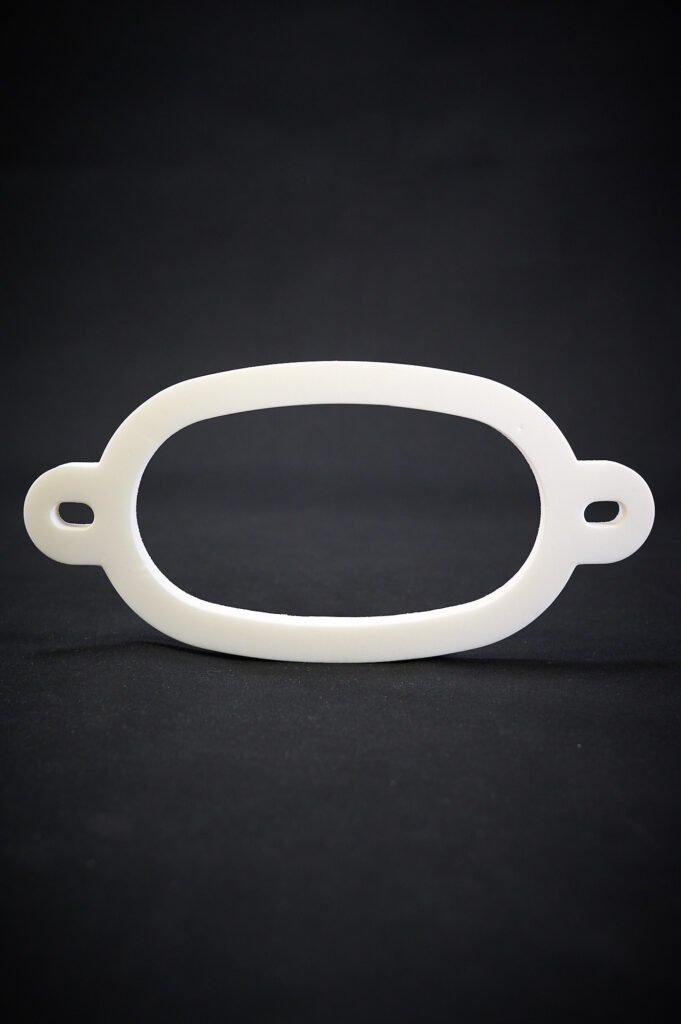

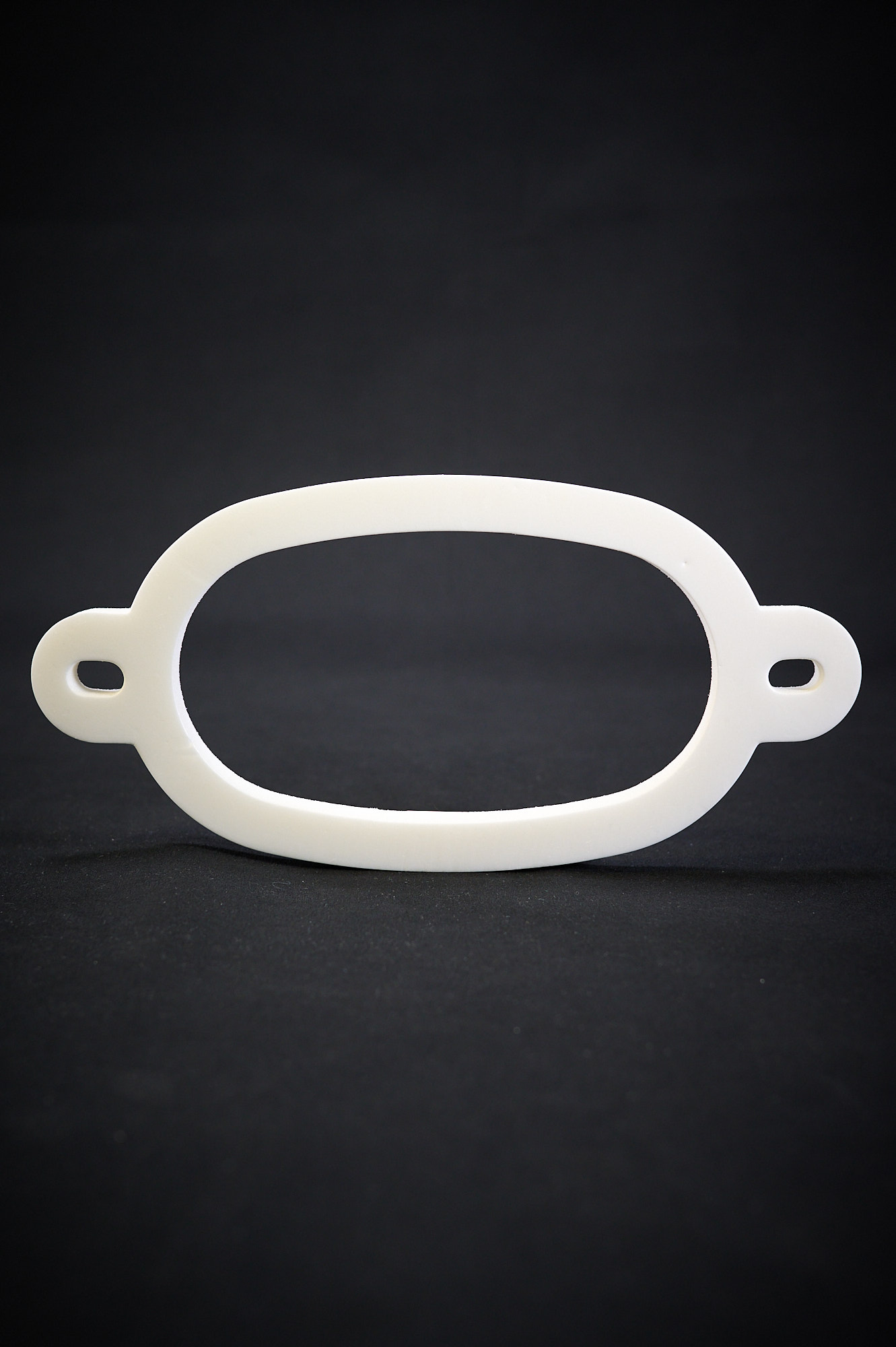

Фотографии
